Çin’den yaklaşık 10TL civarında bir fiyata aldığım bir saat devresi kiti. Montajı da kolay oldu. Satın aldığım ürün:

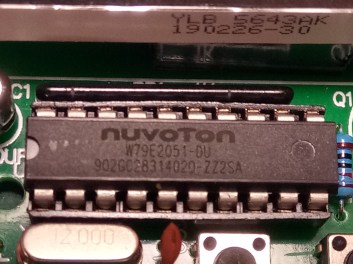

Devrede nuvoTon W79E2051 işlemcisi kullanılmış. 8-bit Turbo 51 mikrodenetleyicisi olduğu belirtilmiş. 4k/2k program belleği, 256 byte RAM’i, 128 byte veri depolemam belleği, iki adet 8-bir giriş/çıkış portu, iki adet 16-bit sayıcısı, bir seri portu, 10-bit sayıcılı bir PWM kanalı olduğundan bahsediliyor. Programlama için ICP denilen bir devre içi programlayıcısı kullanılıyormuş. Data Sheet’in yalancısıyım.
(http://www.keil.com/dd/docs/datashts/nuvoton/w79e4051_w79e2051.pdf)

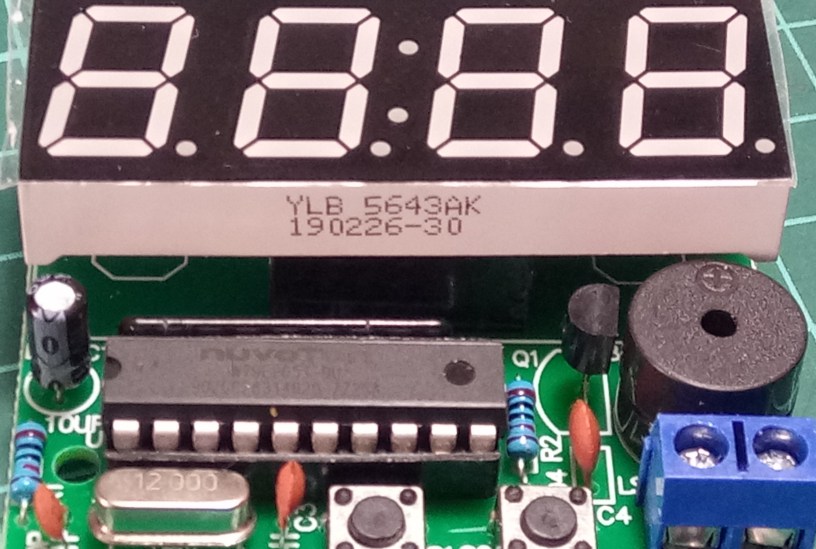

Devre plaketi 42×52 mm boyutlarında.Pek fazla eleman yok ve yapımı da kolay. Devrede 4-bit 0.56 inç 7-parçalı display kullanılmış. Ama toplam 12 bacakla kontrolü kolay. Her bit için (A,B, C, D, E, F, G)7 bağlantı, 4 bit için 4 ortak katot ve ortadaki yanıp sönen üst üste iki nokta için de bir bağlantı.
Ayrıca ilk kez bu projede rastladığımız 1kΩ değerindeki sıralı direnç var. Çok kullanışlı bu direnç aslında bir uçları ortak olan 8 tane 1 k dirençten oluşuyor. 9 bacaklı bu elemanın en baştaki ortak bacak, diğerleri de 8 direncin diğer bacakları. Çoklu LED ve 7 parçalı LED displayler için oldukça kullanışlı.

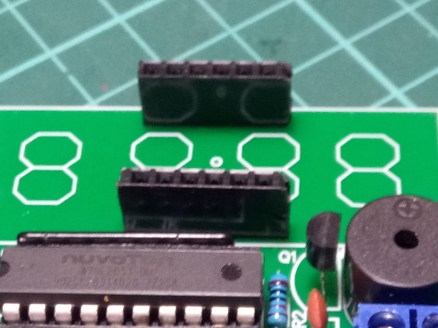

Bu devre montajı sırasında displayi direk lehimlemek istemedim. Başka projelerde de ihtiyaç olabilir diye. Onun için dişi header lehimleyerek soket niyetine kullandım. Böylelikle ihtiyaç halinde bu displayi alabileceğim.
Devrede iki buton var. Birinci butonla seçim, ikinci butonla ayarlama yapılıyor. Butonların hassasiyeti iyi değil. ‘A’ menüsü ile saati (24 saat ayarlı), ‘B’ menüsü ile de dakika ayarı yapılıyor. Ayrıca her biri saat ve dakika olarak ayarlanabilen üç alarmı (C-D, E-F, G-H)var. Bu ayarlardan sonra da saniye ayarı yapılan menü geliyor.
Devre 5V ile çalışıyor. Ben 3.7 V Li-İon pille denedim, problemsiz çalışıyor. Kısa sürede tamamlanabilecek bir devre olarak tavsiye edebilirim.
Hoşçakalın…
