Sadece bir NPN transistörle proxy yaptık.
Çok basit ve kararsız. Ama geliştirilecek! emin olun…

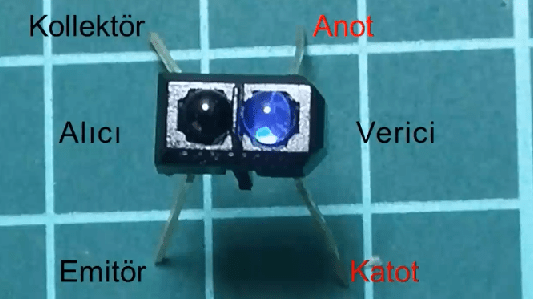

Sistem çok basit çalışıyor. IR LED zaten 220Ω direnç ile Direk gerilime bağlı, yani sürekli kızılötesi dalda boyunda ışık yayıyor. Bu LED in yanındaki alıcı da 10K direnç ile gerilim kaynağına bağlı. Ancak üzerinden çok az akım geçiyor. Alıcının iletime geçmesi için kızılötesi ışığa var. Bu ışık LED’den çıkıp bir engele çarpıp yansıyarak alıcıya gelen kızılötesi ışık. Yani bu alıcı-vericinin önünde ışığı yansıtan bir cisim varsa alıcı iletime geçiyor ve 10K direnç üzerinde bir gerilime neden oluyor. Bu gerilim transistörün (BC 547) bazına bağlı olduğundan transistörü tetikliyor ve üzerinden akım geçiyor.
Bu arada kızılötesi insan gözünün algılayamayacağı kadar düşük enerjili bir ışık. Genellikle uzaktan kumandalarda kullanılır. İnsan gözünün görebileceği üst sınırı da morötesi ışık belirler. Ancak morötesi ışınlar zararlı olabilir.
